안녕하세요 꿈꾸는아해 입니다.

오늘은 자동차 시거잭 전원에 대해서 이야기해볼까 합니다.

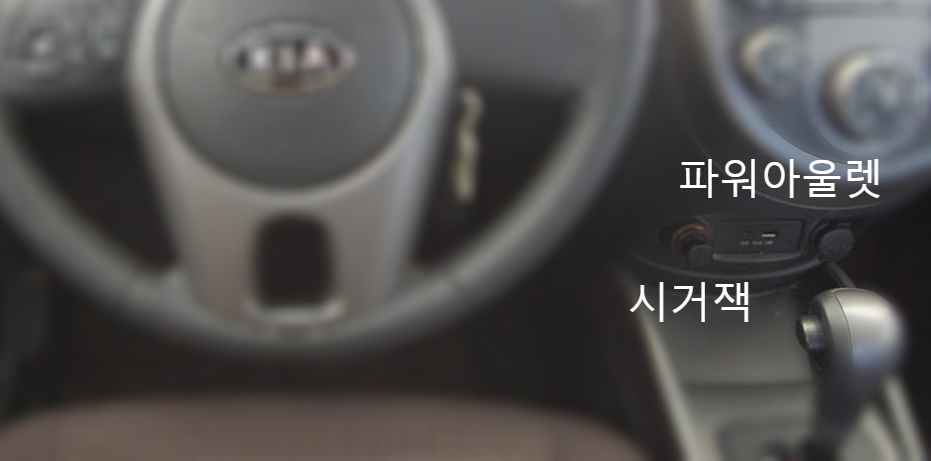

쏘울 내부 모습 - 좌측 시거잭 우측 파워아울렛

보통 운전 중에 자동차 시거잭에 핸드폰 충전 플러그를 연결해서 사용하시는 분들이 많을 것을 생각됩니다.

저도 그렇게 연결하고 다니고 있었습니다.

사건의 발단은 오랜만에 시골로 내려가는 도중 블루투스로 라디오를 연결해서 들어볼까 하여 핸드폰으로 고릴라 어플을 실행하고, 시거잭에 연결된 블루투스 연결 플러그를 전원을 눌렀습니다. 그런데 웬걸 갑자기 블랙박스가 꺼지는 아니겠습니까? 그리고는 주차모드로 변경되었습니다.

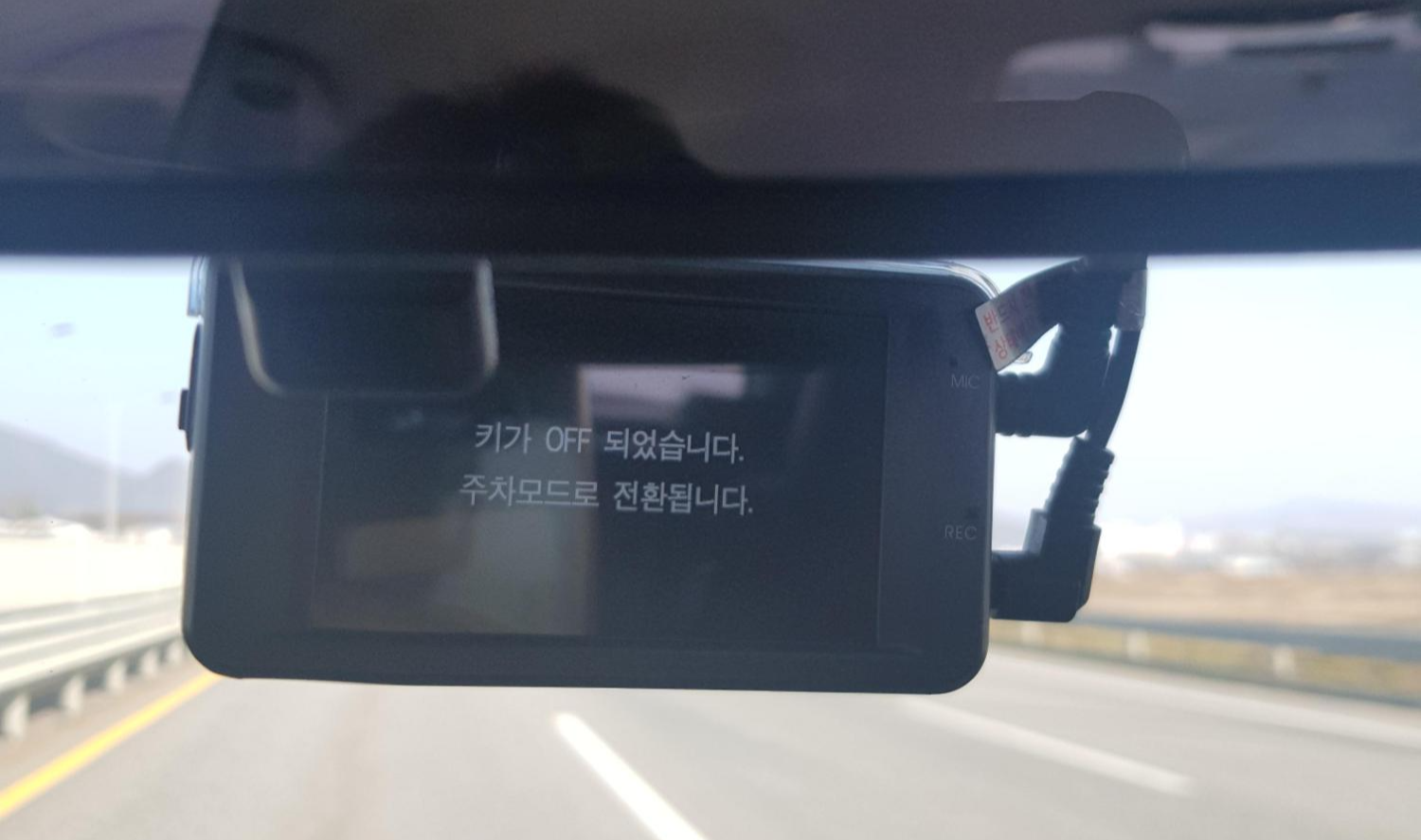

블랙박스 주자모드로 동작

당황한 저는 차를 세우고 반대쪽 파워아울렛에도 연결을 해보았지만 처음에 동작을 하다가 다시 전원이 꺼졌습니다. 토요일 주말 오전에 시골에 가는 도중 용인 지나서 사건이 발생한 거죠. 어떻게 할지 몰라서 우선 근처 기아 오토큐를 찾아보았습니다. 운전 방향과 같은 곳을 찾아보니 증평에 있더군요.

오토큐에 접수하니 점심시간이라 대기하라고 해서 근처에서 점심을 먹고 왔습니다. 그러고도 한참을 지나서 제차 점검을 시작하였습니다. 원인은 여러분들이 예상하시는 바와 같이 과전류, 합선으로 인한 퓨즈 단락이었습니다. 퓨즈가 단락 되었는데 왜 블랙박스가 꺼지고 시거잭에 전원이 안 들어왔을까요?

오토큐 직원에게 설명을 부탁하였습니다. 다음과 같이 간단히 그려주며 설명해주더군요

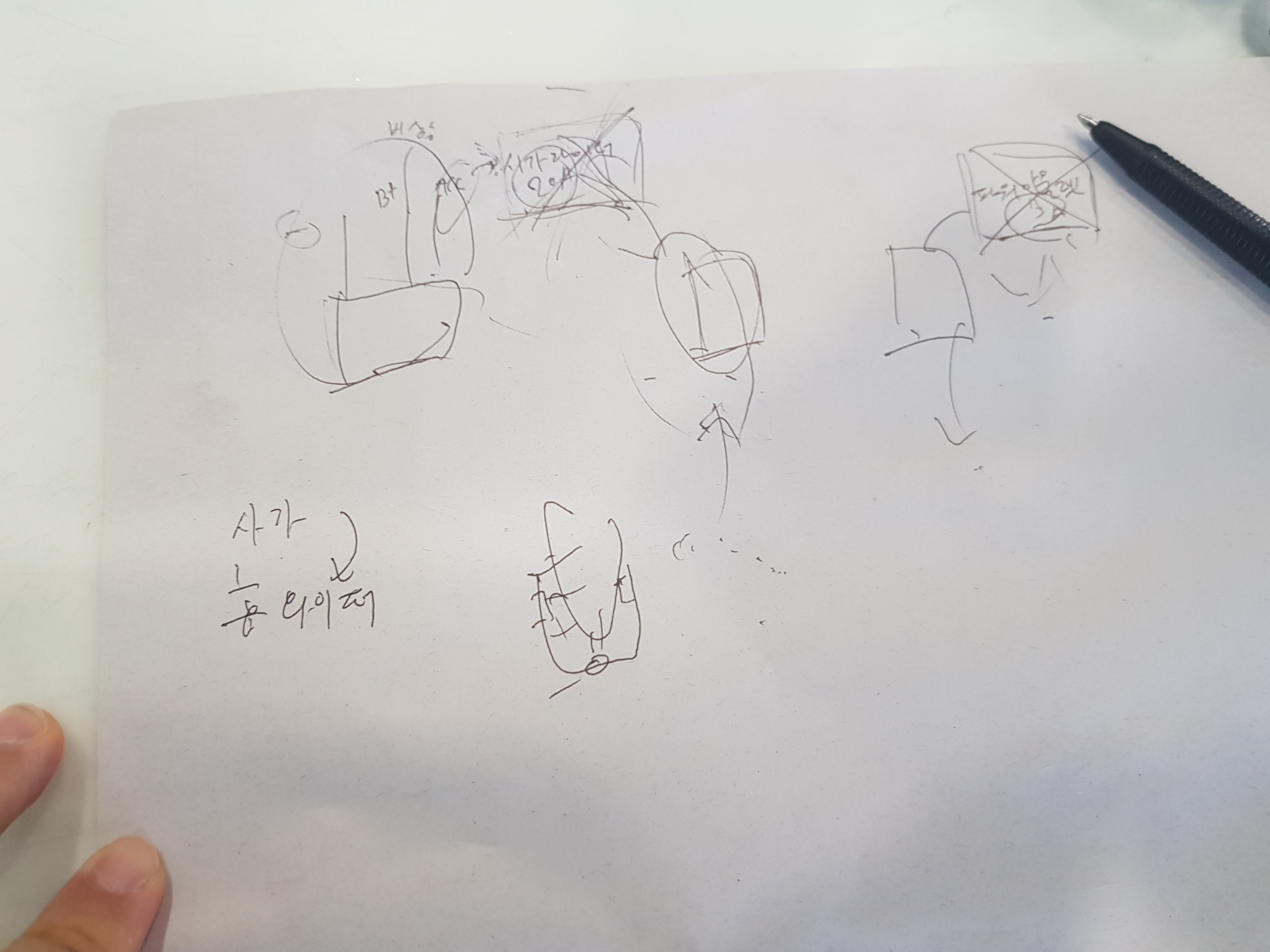

오토큐 직원이 설명해준 그림 ㅎㅎㅎ

기존 블랙박스 전원 ACC가 시거잭 퓨즈에 연결되어 있었다고 합니다. B+는 비상등 퓨즈에 연결되어 있구요.

그래서 끊어진 퓨즈를 교체하면서 블랙박스 ACC를 후방 와이퍼 쪽으로 분리하였다고 합니다. 이유는 나중에 시거잭 전원이 나가도 후방 와이퍼 쪽으로 연결되어 블랙박스 전원이 꺼지지 않도록 신경 써주신 마음을 느꼈습니다.

그럼 블랙박스와 시거잭 등의 퓨즈는 어디 있는 것일까요?

제차인 쏘울은 운전석 왼쪽에 있습니다. 확인하려면 내려서 문을 열어야 합니다.

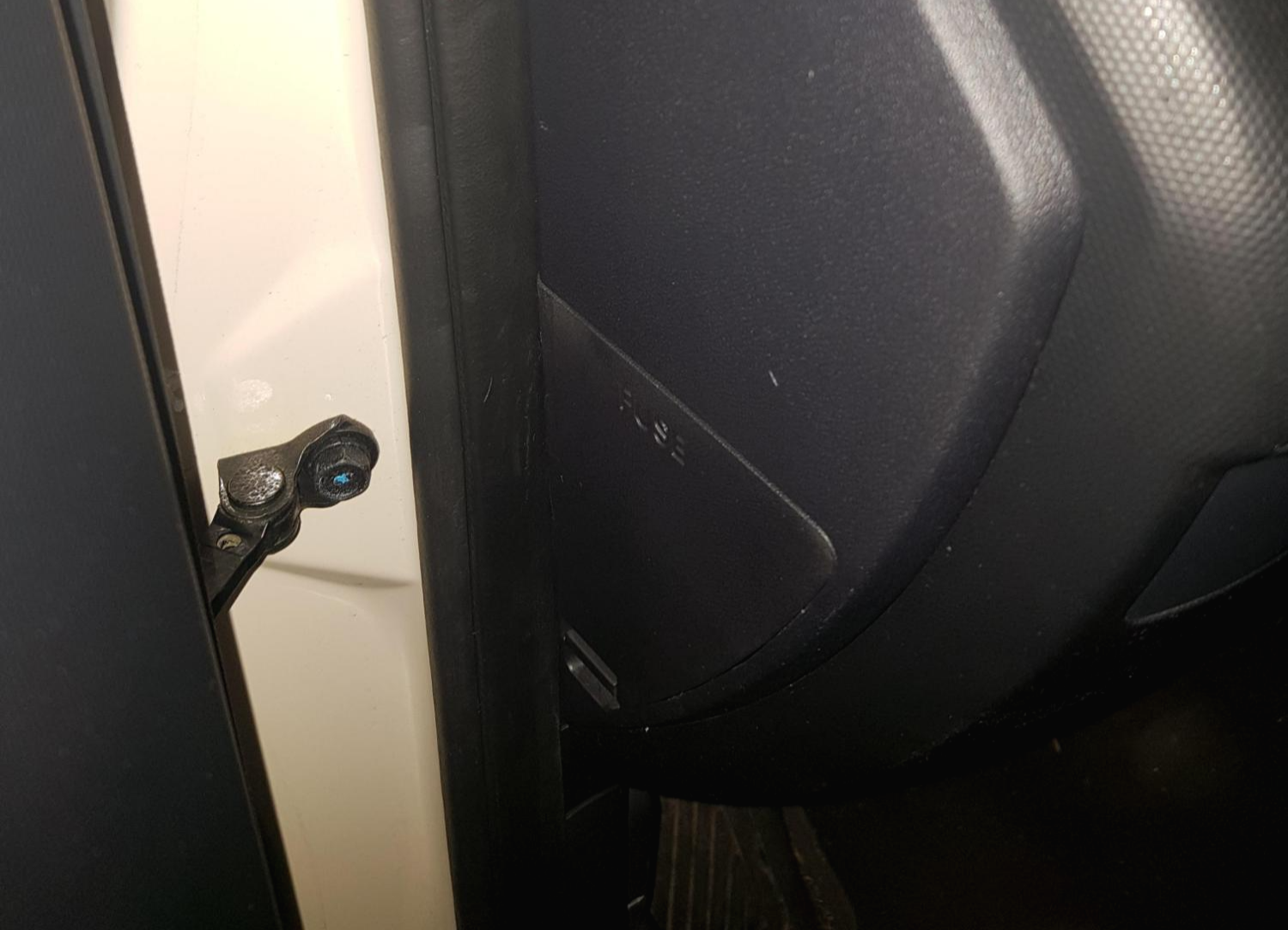

FUSE 라고 써있습니다.

열어보면 FUSE라고 쓰여있습니다.

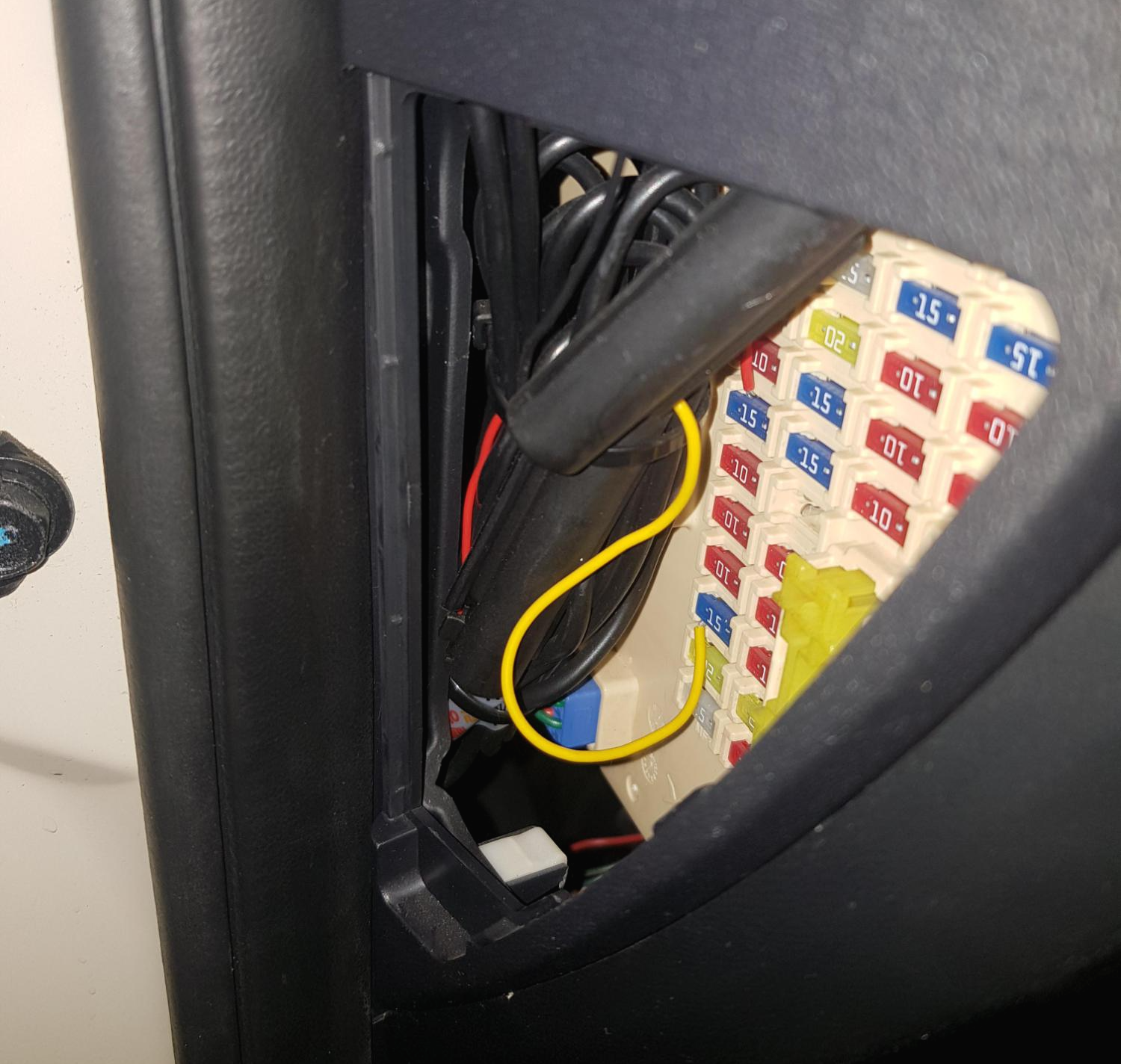

노란색이 블랙박스 ACC 연결, 빨간색이 B+ 연결입니다.

그리고 뚜껑을 뒤집어 보면 시거잭과 비상등, 후방 와이퍼 등 퓨즈의 위치가 그려져 있습니다. 한번 확인해볼까요?

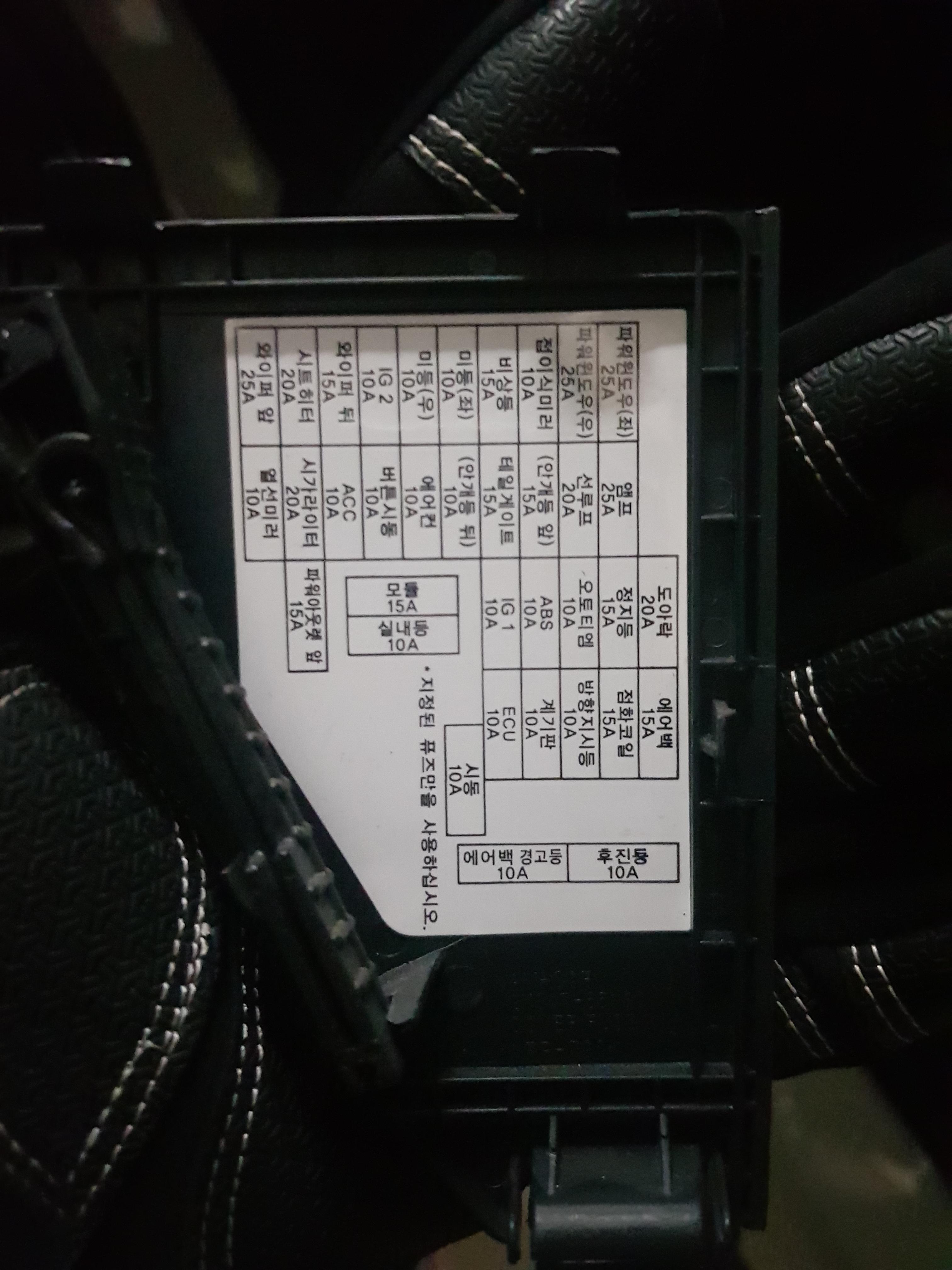

뚜껑 뒤에는 시거잭(시거라이터), 파워아울렛, 비상등 의 퓨즈 구성도가 그려져 있다

퓨즈가 끊어진 걸 확인했으니 연결해야겠죠? 그럼 퓨즈는 어떻게 생겼을까요?

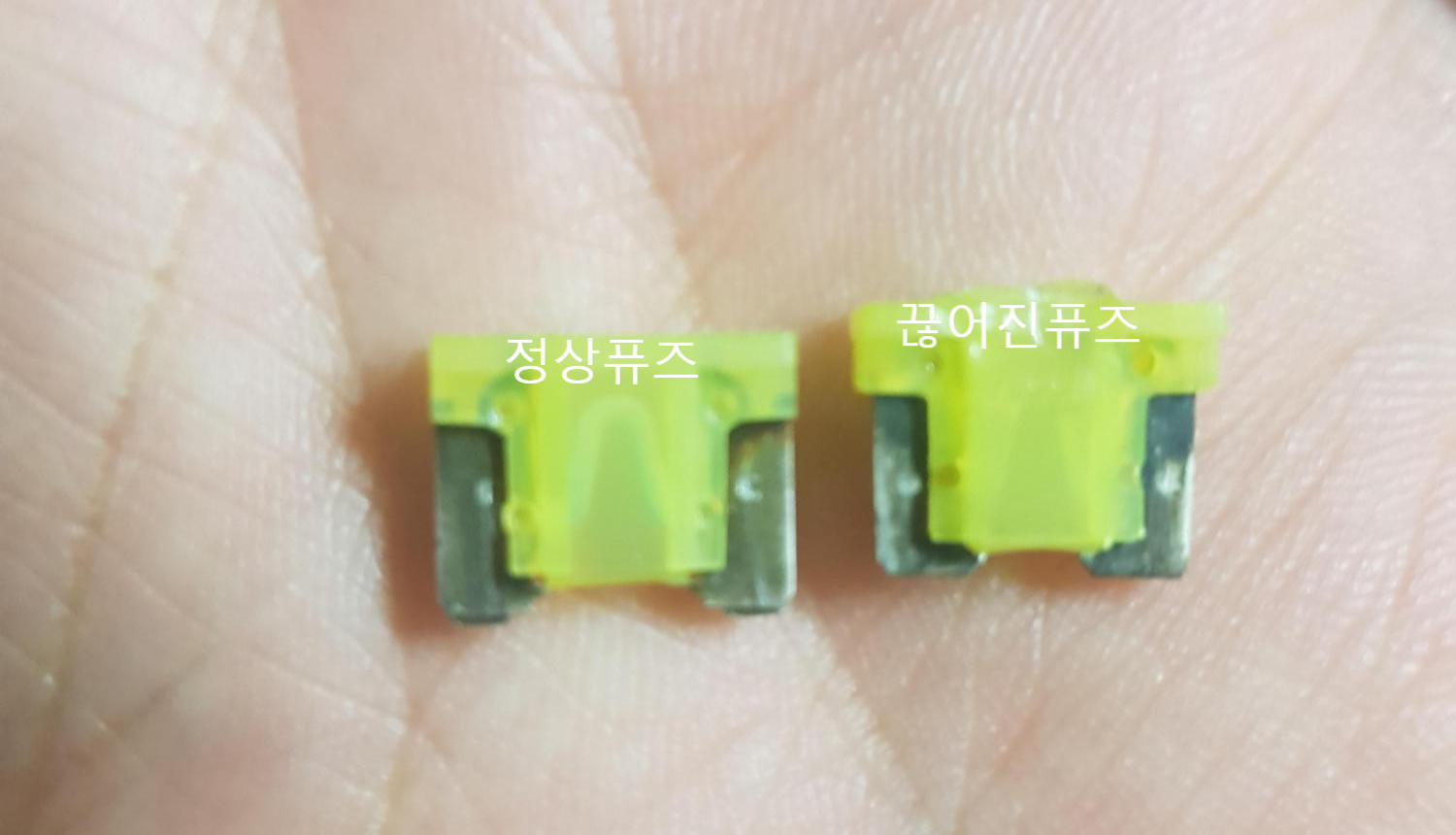

정상 퓨즈는 사진을 보시면 중간에 말굽모양으로 연결된 것이 보일 것입니다. 반대로 끊어진 퓨즈는 중간에 연결부위가 안보입니다.

정상 퓨즈는 연결부위가 선명하게 보인다.

이번에는 세워서 확인해보겠습니다.

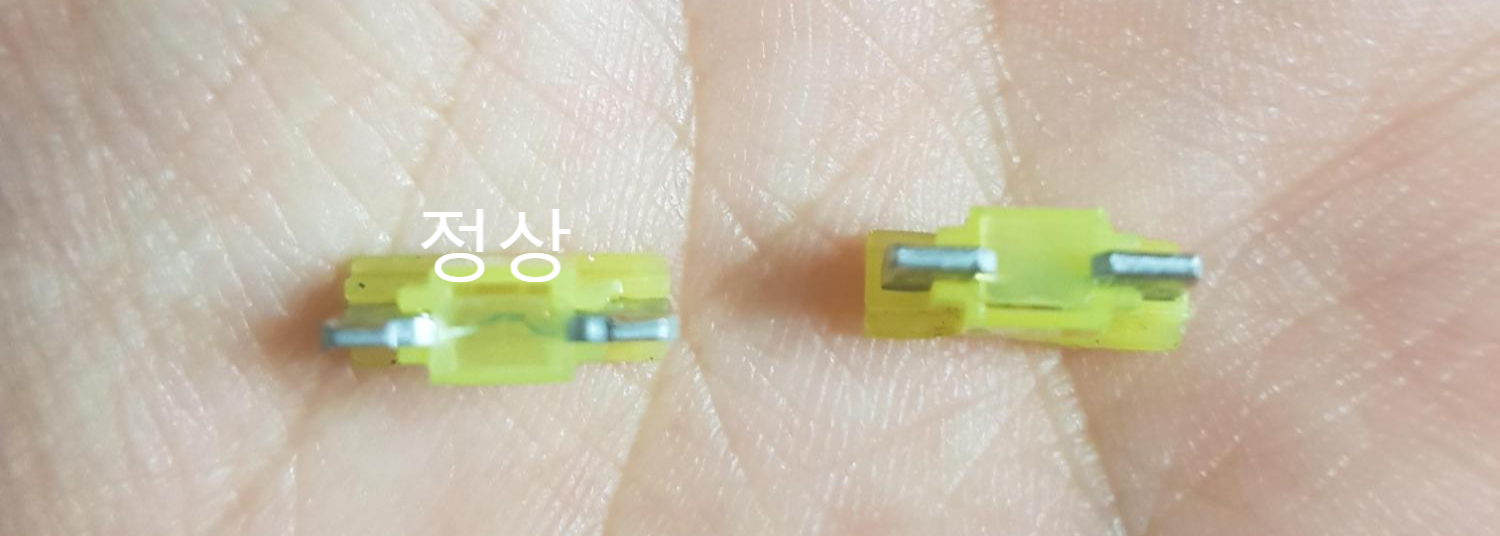

정상은 연결부위가 선명합니다.

세워서 보니 구분이 확실이 되실 겁니다. 퓨즈가 끊기지 않고 확실히 연결되어 있습니다.

주의사항 !!!  퓨즈 연결 작업은 전원을 끄고서 해야 합니다.~!!
꿀팁 방출!! 퓨즈 가격은 정말 쌉니다. 100원 200원 하죠. 근데 정비소가서하면 점검비로 2만~3만원 받습니다.
처음에는 몰라서 가격 냈지만 인터넷 구매나 정비소에서 몇 개만 달라고 하면 그냥 줍니다.
다음에 끊어지면 혼자서 충분히 교체하실 수 있습니다.



마지막으로 이번 사단의 원흉을 찾았습니다. 제 차는 블루투스 연결이 안돼서 시거잭에 연결이 가능하고 충전까지 할 수 있는 요놈을 구매해서 사용했는데 수리 후 다시 연결했더니 바로 퓨즈가 또 끊어지더군요~!!

다시 정비사님에게 퓨즈 교체해달라고 재요청 후 요놈음 따로 처리했습니다. 이제 사용을 못하겠네요

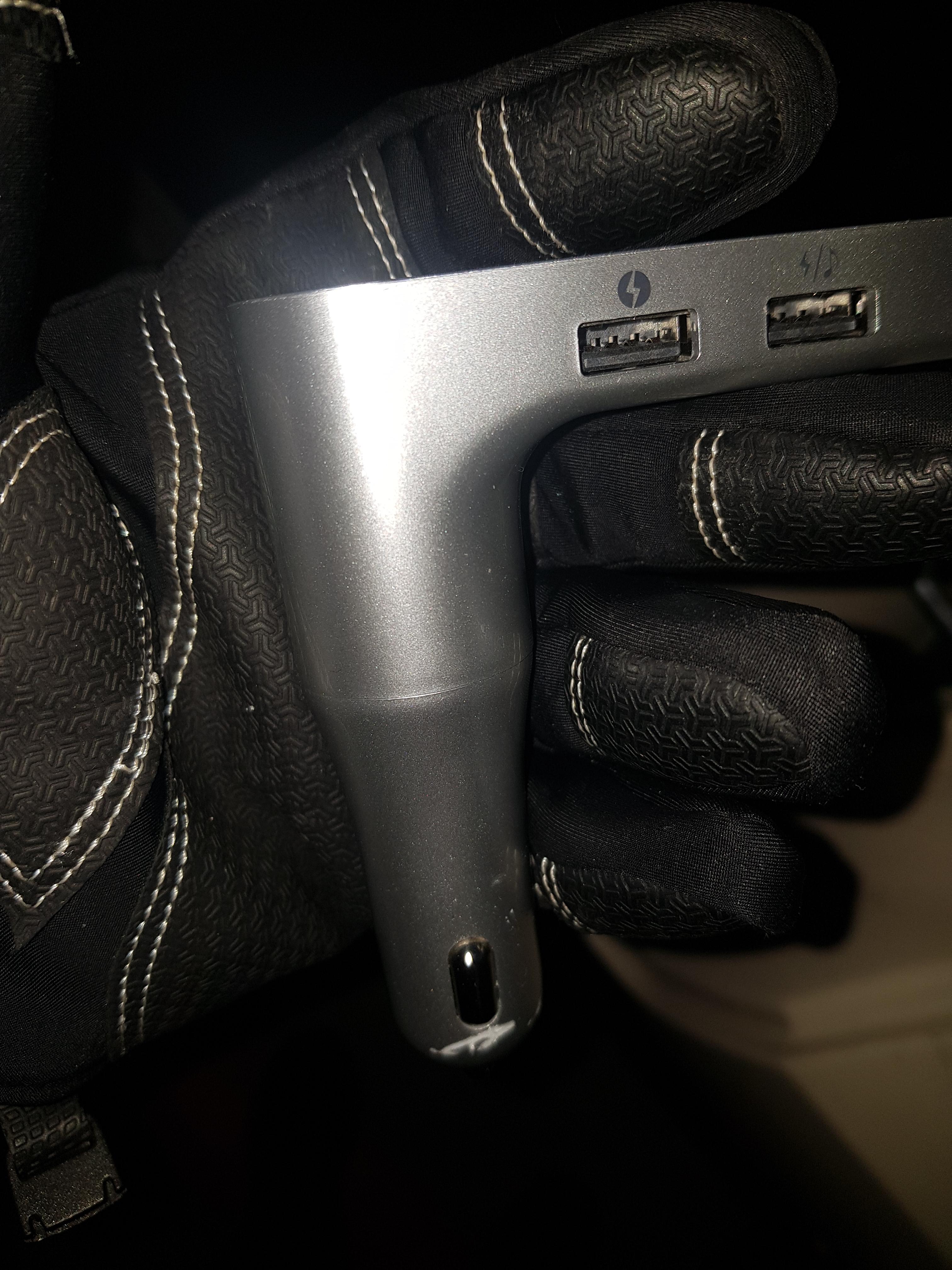

사건 발달의 원흉 블루투스연결 가능 제품입니다.

이제 시거잭과 파워아울렛은 정상 동작합니다. 정비사님에게 얻은 퓨즈로 한 두 번은 자가 교체가 가능하겠네요~

이상 운전 중 발생할 수 있는 시거잭, 파워 아울렛 등의 전원 미연결시 퓨즈 교체 방법에 대해서 설명을 마칩니다.
